Wolf - Systèmes d'alimentation
La machine est encore perfectionnée par nos systèmes d’alimentation, que vous pouvez également utiliser indépendamment du Wolf TSM 280.

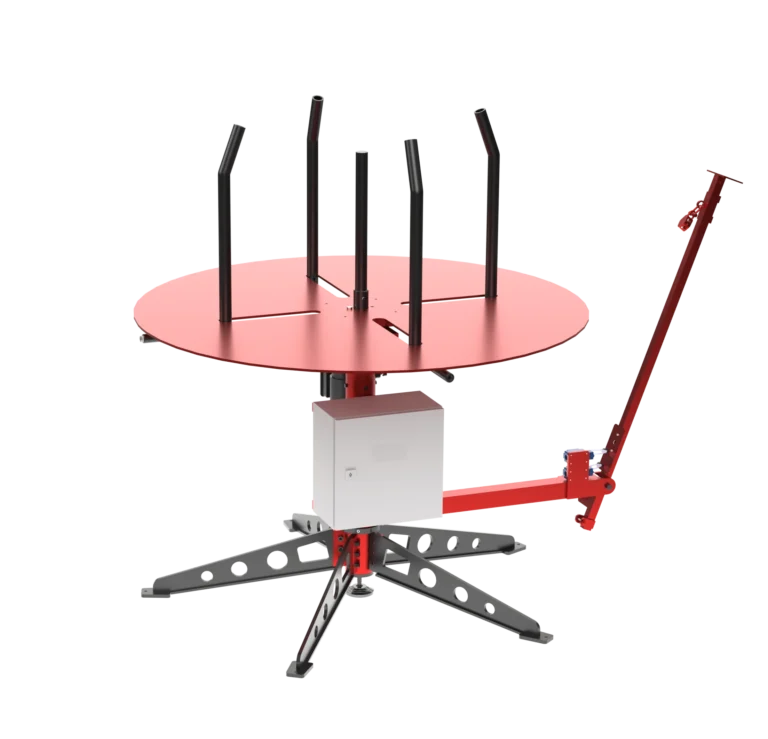

Bobine de matériel électrique
- chargeable jusqu’à 1.200 kg
- propulsion électrique
- Matériau en bobine de Ø 1 à 13 mm

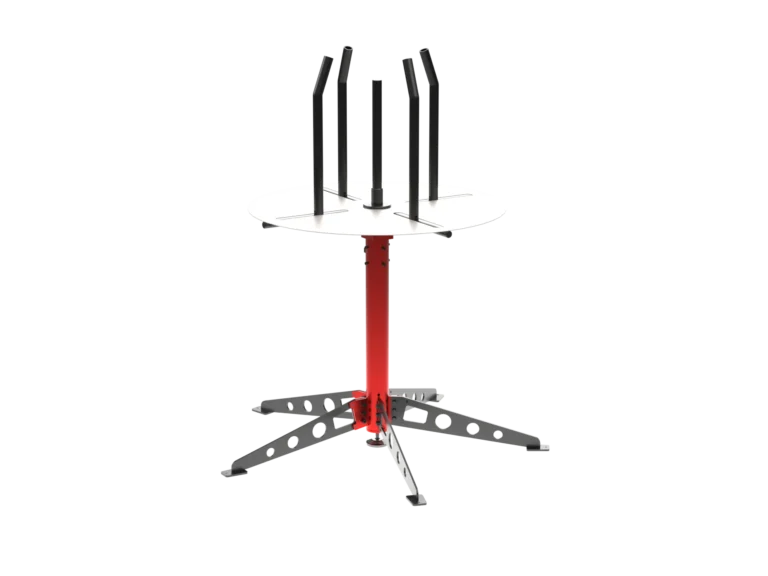

Bobine de matériel mécanique
- chargeable jusqu’à 500 kg
- Matériau en bobine de Ø 1 à 13 mm

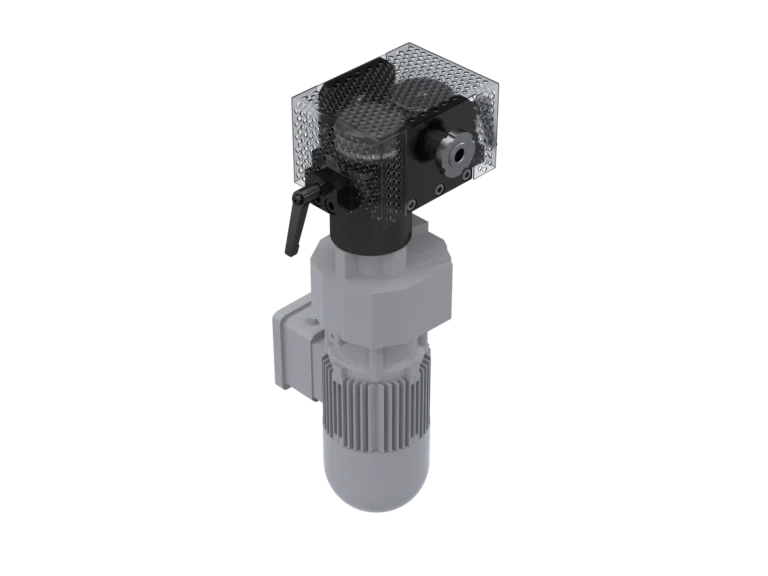

Dispositif d'insertion
- Dispositif d’insertion sert à insérer le matériau
- dans le redresseur
- Fil Ø à partir de 5mm

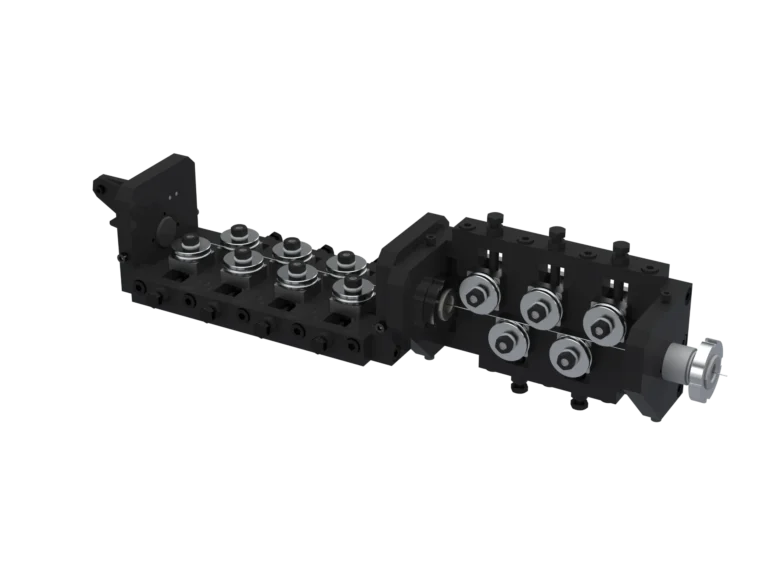

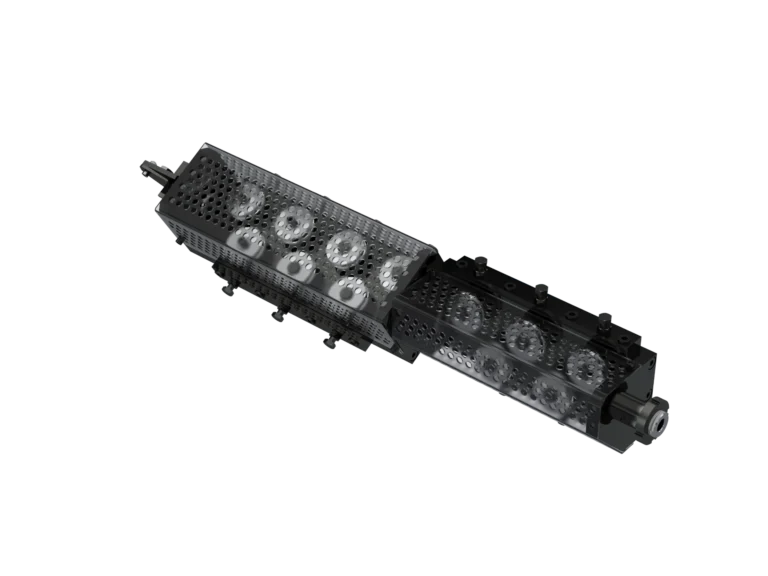

Redresseur statique
- 12 rouleaux de dressage, 7 fois + 5 fois
- Redresseur en taille petite pour fil de Ø 1 – 4 mm
- Redresseur en taille moyenne pour fil de Ø 4 – 8 mm
- Redresseur en taille grande pour fil de Ø 8 – 13 mm

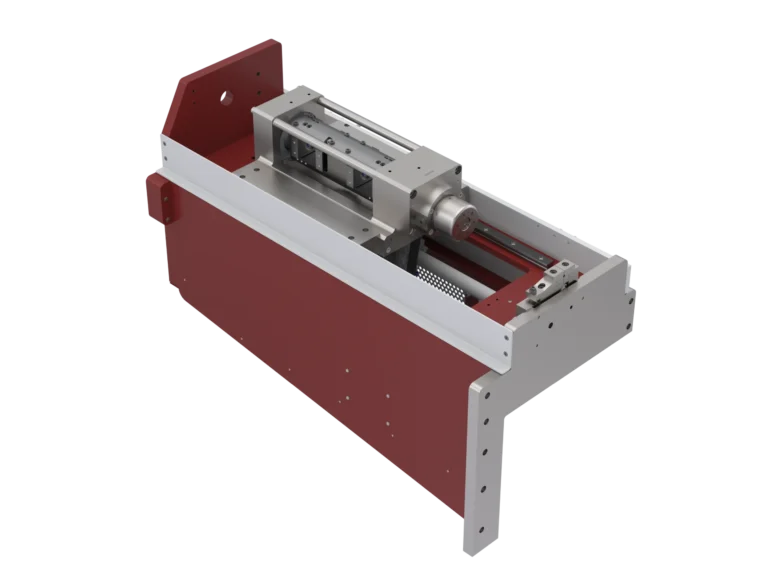

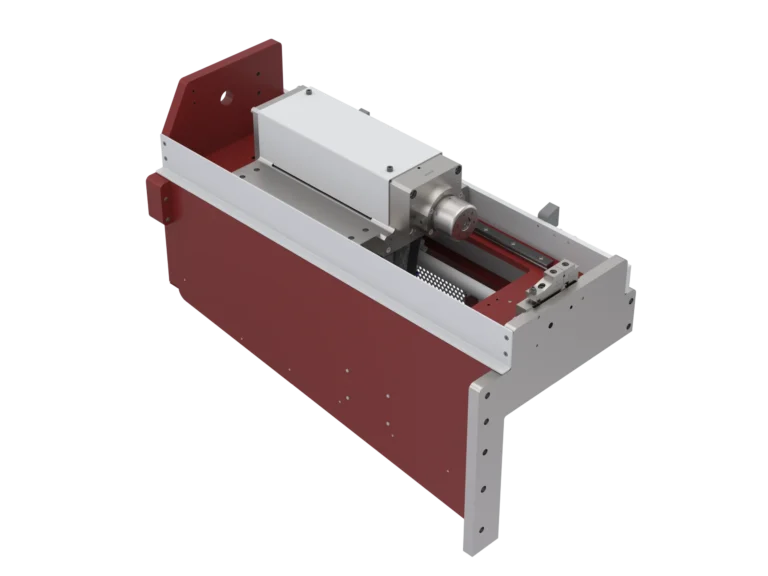

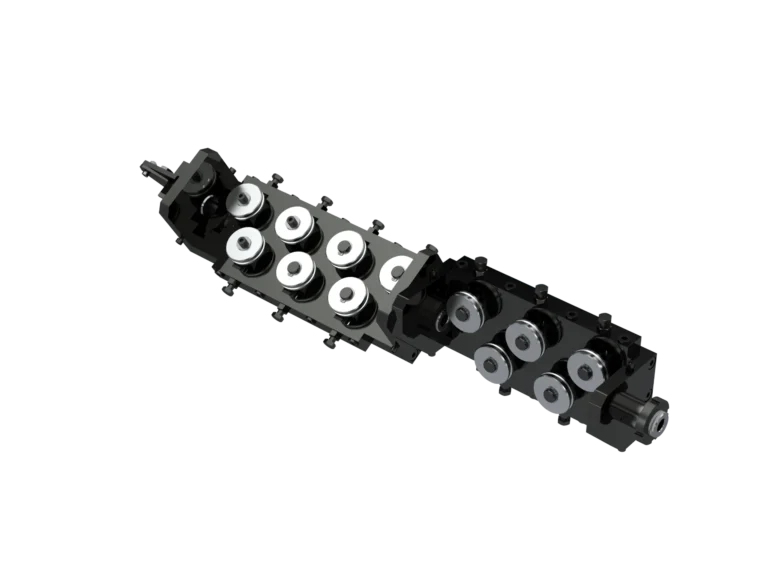

Redresseur rotatif
- Possibilité de sur-redressement pour une meilleure rectitude
- Très dynamique grâce à de faibles masses en mouvement
- pour fil de Ø 1 – 6 mm, petit avec dispositif d’insertion intégré
- pour fil Ø 6 – 12 mm, grand

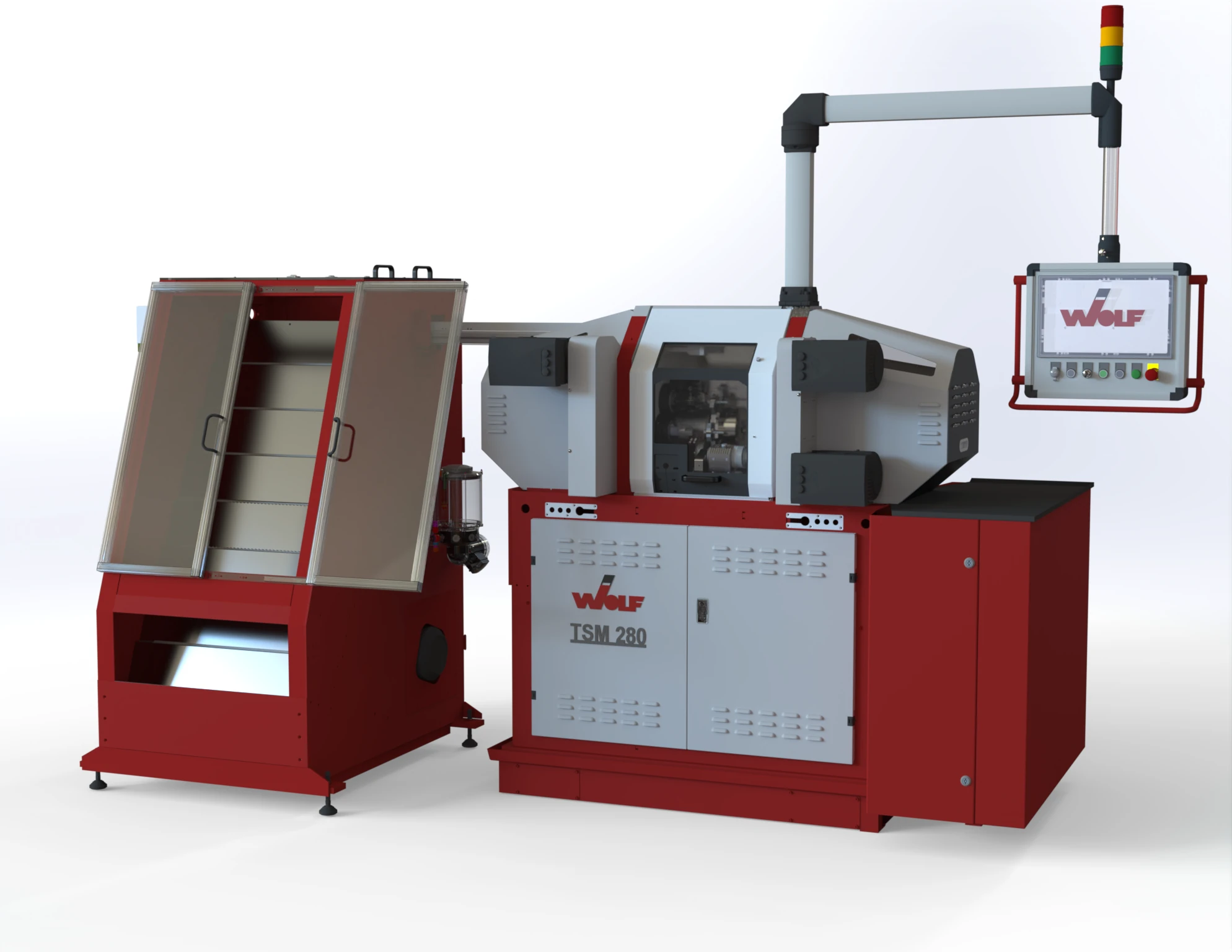

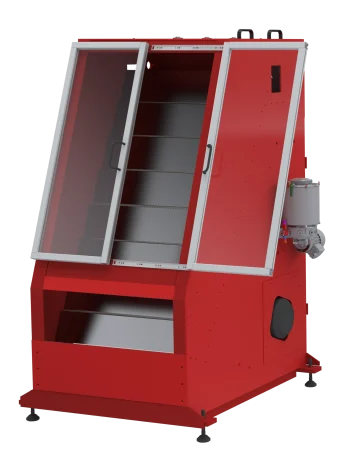

Convoyeur à marches
Convoyeur à marches sur le côté ou derrière la machine. Alimentation simple ou double de sections / pièces tournées.
- Conception selon la
- Les exigences des clients et le spectre des pièces
- Remplissage simple par l’accostage du wagon-trémie
- Une vitesse de remplissage très élevée
- Idéal aussi pour les pièces longues
- Faible bruit

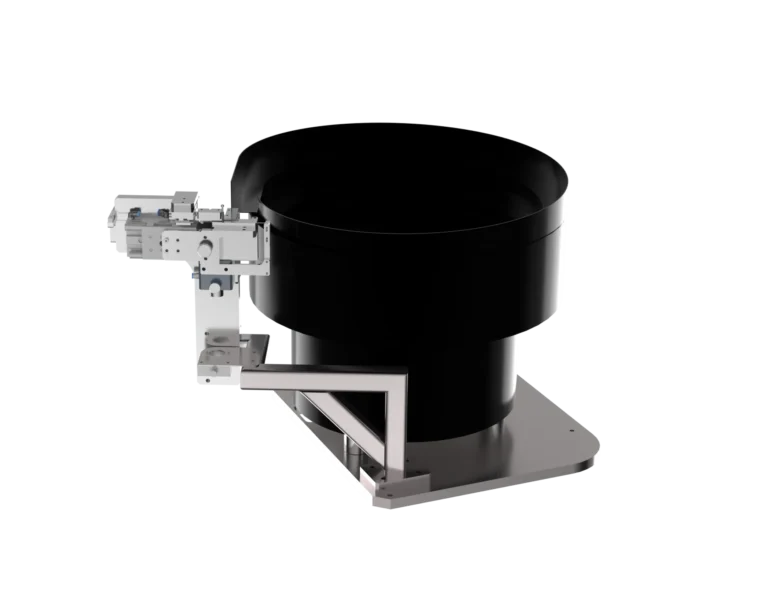

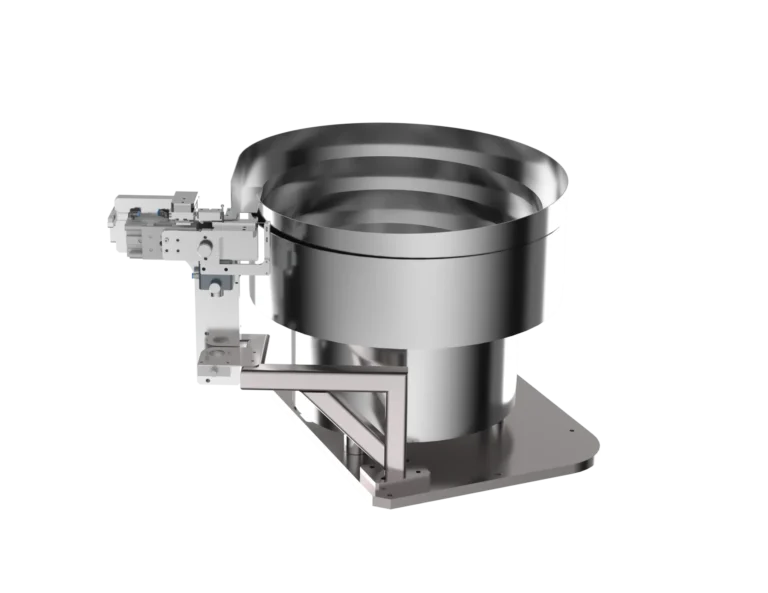

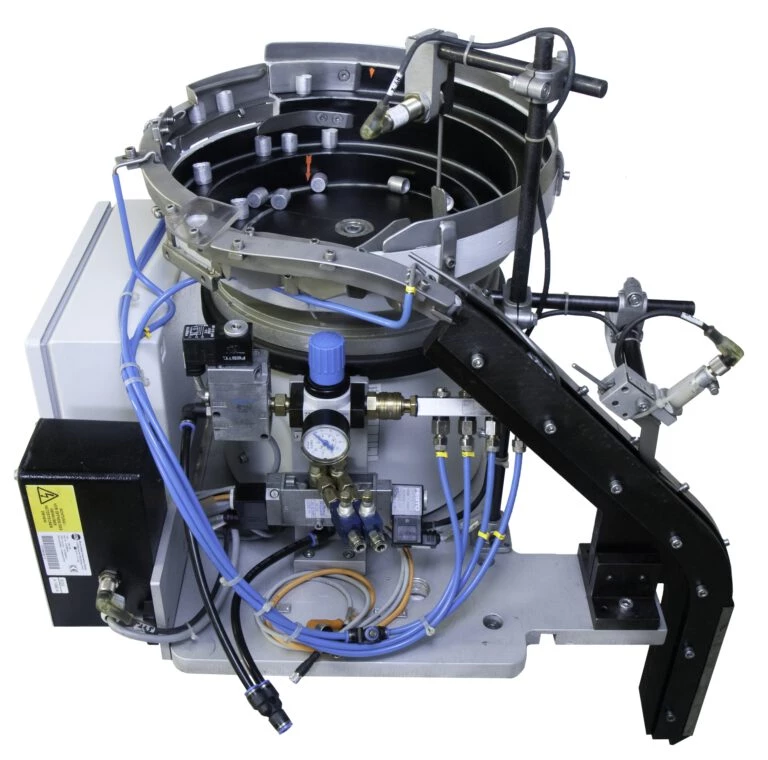

Bol d'alimentation vibrant
- Pièces retravaillées / pièces individuelles jusqu’à un Ø de 33 mm
- Le pot est adapté individuellement aux pièces à processer
- Séparation des pièces jusqu’à 52 pièces / minute
- Rail d’alimentation / séparation des pièces
- l’alimentation des pièces dans la salle des machines
- Séparation pneumatiques des pièces
- l’insertion pneumatique des pièces aux points de serrage

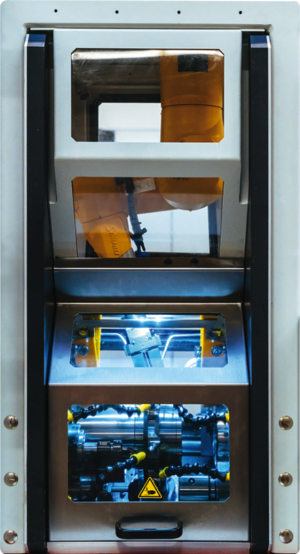

Robot
Chargement et déchargement par un robot monté au-dessus de la machine.

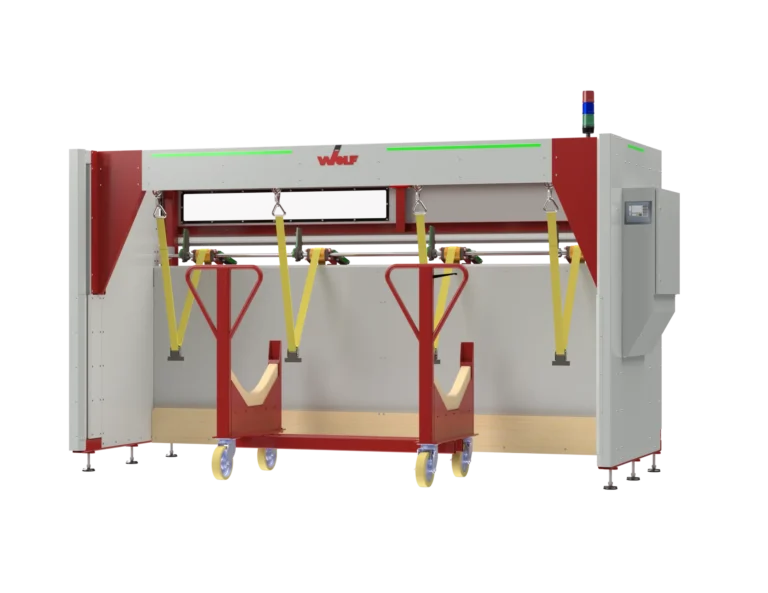

Chargeur de paquets Wolf

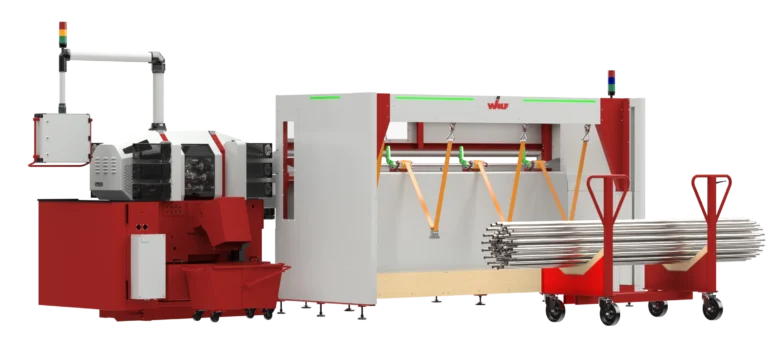

Chargeur de paquets
- Fonctionne en combinaison avec un embarreur pour tubes, barres et profilés
- Permet une production sans intervention humaine
- Disponible pour des longueurs de barres : 3100 mm / 4600 mm / 6100 mm
- Charge utile max. 2000 kg
- Diamètre max. des paquets 700 mm

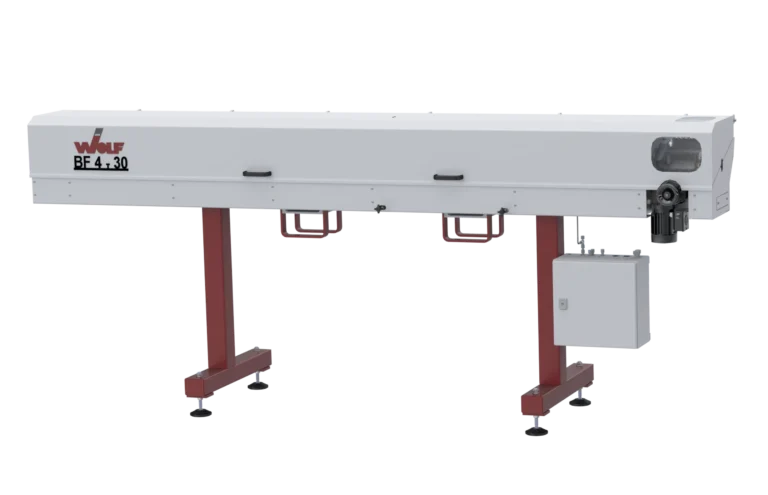

Embarreur:
Spécialement conçu pour le chargement rapide des barres, tubes et profilés. Garantie une courte longueur résiduelle.
Afin de réduire considérablement la fréquence de chargement de nouvelles barres, nous proposons également des systèmes de chargement par paquets.
- Barre-Ø de 4 mm à 30 mm
- Longueur du support de la barre : 450 mm
- Rapidement convertible et réglable
- Possibilité de longueurs restantes inférieures à 60 mm
- Longueur des barres : 3 m / 12,5 ft / 4,5 m / 6 m
Options embarreur:
- Rallonge du support de barres jusqu’à 1.000 mm
- Capteur pour la quantité minimale de remplissage des barres avec affichage d’un message sur le panneau IHM
- Butée pour le positionnement des barres avant insertion dans la machine
- Dispositif de rotation pour les profilés
- Chargeur de paquets
- Longueur de barres pouvant être chargée dans la machine à partir de 120 mm

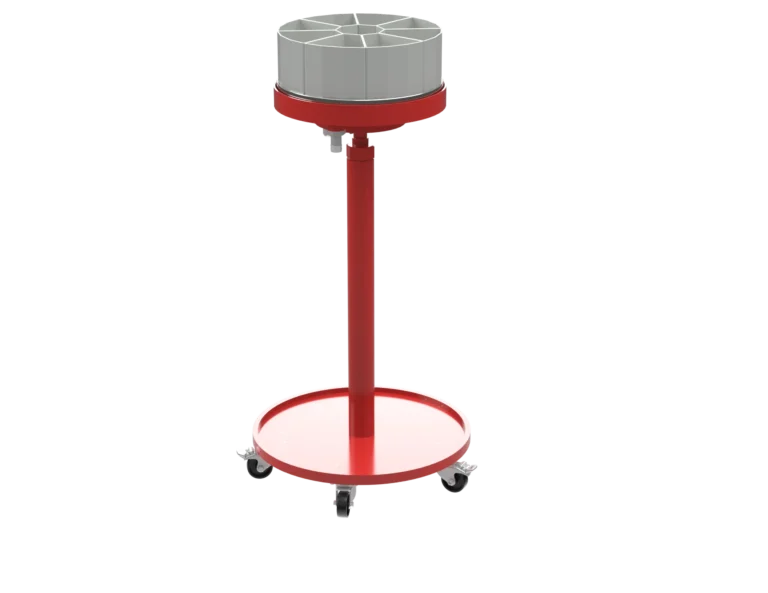

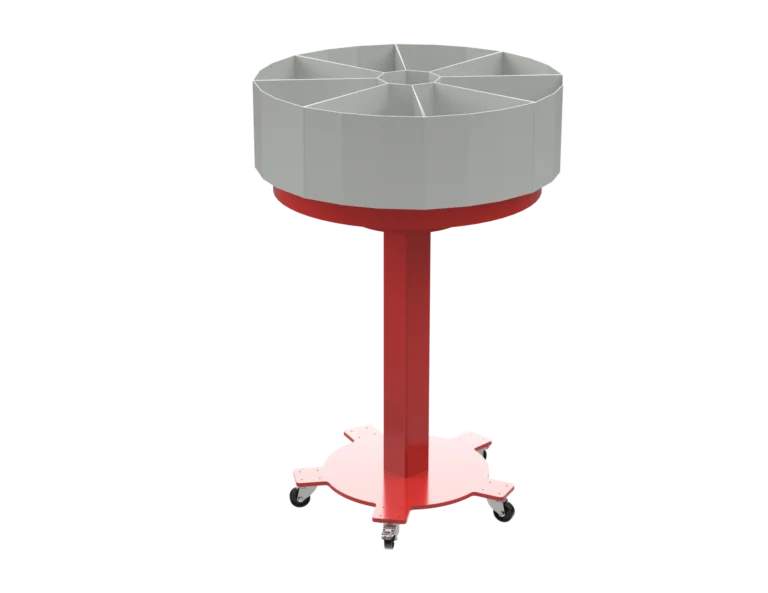

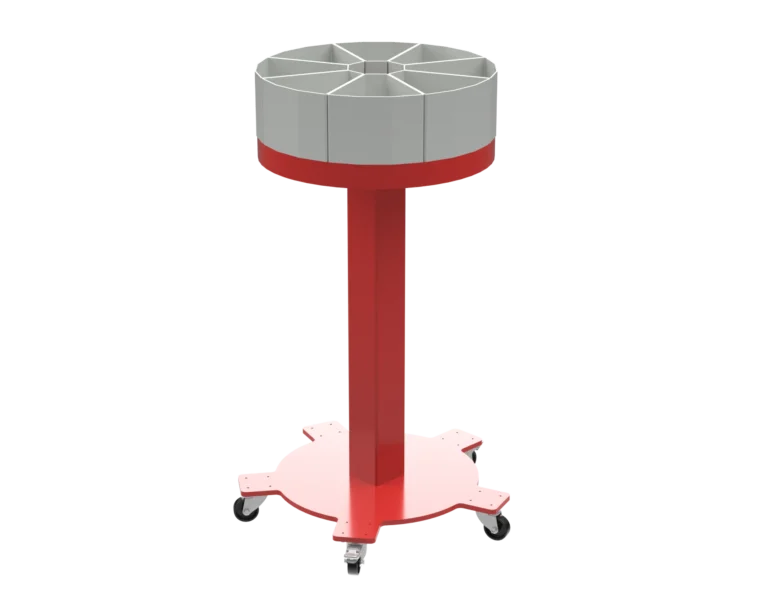

Selecteur
Récupère les pièces usinées à la sortie de la machine. L’excédent de lubrifiant de refroidissement est récupéré et renvoyé dans le circuit.
RS300:
- Nombre de gobelets : 8
- Poids de remplissage par gobelet : 5 kg
- Diamètre extérieur : 311 mm
- Volume par gobelet : 0,5 – 1,5 L
RS425:
- Nombre de gobelets : 8
- Poids de remplissage par gobelet : 10 kg
- Diamètre extérieur : 436 mm
- Volume par gobelet : 1,5 – 3,0 L
RS600:
- Nombre de gobelets : 8
- Poids de remplissage par gobelet : 15 kg
- Diamètre extérieur : 611 mm
- Volume par gobelet : 2,0 – 10 L
Options : Système d’enregistrement des pièces, système gobelet‑dans‑gobelet, commande de cycle.
