Wolf TSM 280

Wolf TSM 280









PRÉCIS - COMPACT - RAPIDE - FLEXIBLE

Machine à transfert rotatif Wolf TSM 280 | TSM 280L | TSM 280LS | TSM 280-45

PRÉCIS

  • Tolérance <5 µm

COMPACT

  • seulement 2,5qm surface au sol

RAPIDE

  • jusqu’à 120 pièces/min

FLEXIBLE

  • jusqu’à 15 unités d’usinage
TSM 280

Vos avantages en un apercu :

Avec la machine à plateau indexé Wolf TSM 280, nous offrons une solution très efficace pour les processus de fabrication complexes dans une seule unité de production très flexible : individuelle, compacte et très précise. Qu’il s’agisse de pièces extrudées par choc, de tubes, de pièces tournées, de pièces tournées de grande longueur ou de barres/anneaux, le Wolf TSM 280 garantit une production fiable et rentable pour un large éventail d’industries.

La conception modulaire du Wolf TSM 280 permet de concevoir des processus individuels, que ce soit pour un seul produit ou pour une famille de produits. Un large éventail d’unités supplémentaires permet la mise en œuvre de nouveaux processus.

Grâce à des temps de réglage courts et à une très bonne accessibilité pour les changements d’outils, une grande variété de pièces peut être produite sur une seule et même machine. Les avances, les vitesses de broche et donc aussi les temps de cycle des pièces à produire sont réglables en continu.

De la précision seconde après seconde

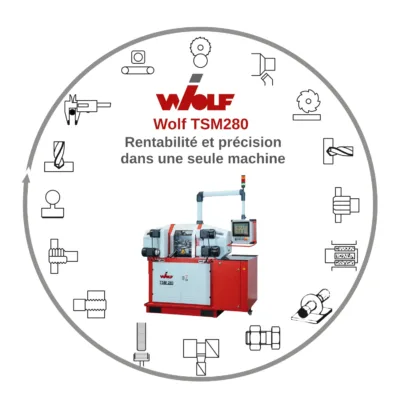

Kreisdiagramm Wolf AG

Nous vous proposons :

Conception de machines

  • Modèle de base modulaire et compact
  • Construction soudée très robuste
  • Un soutien en trois points pour la sécurité
  • Plaques verticales en différentes versions
  • Système mécatronique : électrique, hydraulique, pneumatique
  • Armoire de commande montée sur la machine

Installation / Transport

  • Expédition rentable en tant qu’unité (par exemple, pour une mise à niveau ou une réparation)
  • Une relocalisation sans problème grâce à un chariot élévateur
  • L’armoire de commande intégrée permet d’éviter les longs travaux de montage et d’installation
  • Débrancher, emballer, transporter, brancher – en cours d’exécution

Production

  • Possibilité d’usinage simultané des deux côtés
    2 – 120 parties/min
  • Jeux de serrage de différents diamètres
  • Un simple réoutillage
  • Version double disponible (double alimentation)
  • Version LS pour l’usinage long (remplace le tour long)
  • Très bonnes surfaces

Système de contrôle

  • Contrôle SPS ou CNC optionnel
  • Une utilisation très simple
  • Suivi des outils optionnels

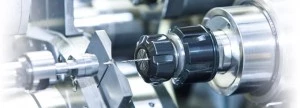

Einheit TSM 280

Maintenance

  • Forfaits de maintenance facultatifs
  • Maintenance à distance via Internet (VPN) en option

Jetez un coup d'œil au TSM 280 en action :

Play Video

Source: Youtube/channel/wolf_maschinenbau_ag

La machine tout-en-un

Le Wolf TSM 280 est basé sur un principe de transfert rotatif et est spécialement conçu pour la production de pièces pour des lots de taille moyenne et grande (de 10 000 à 15 millions de pièces).
Grâce à son large éventail d’applications, à la possibilité de réaliser une grande variété de processus d’usinage, ainsi qu’à la possibilité de commander en continu toutes les broches d’usinage, le Wolf TSM 280 peut remplacer plusieurs machines – et tout cela avec un faible encombrement.

Usinage simultané polyvalent. Réduction des temps improductifs.

Usinage simultané sur les deux faces avec jusqu’à 15 outils. L’élément central du Wolf TSM 280 est la table de serrage disposée verticalement au milieu avec 8 ou 16 porte-pièces à commande hydraulique.
Les unités d’usinage sont commandées mécaniquement en standard et/ou alternativement par des axes CNC.

Adaptierte
Einheiten:

  • Broches de perçage et de tournage
  • Unités d’enfilage
  • Unités de rainurage
  • Unités de mouture
  • Unités de forage transversal
  • Unités de gaufrage et de pressage
  • Unités de mesure et d’essai
  • Unités spéciales

Vos avantages en un aperçu :

  • Haute précision
  • Rapide
  • Compact
  • Économique
  • Flexible
  • Production individuelle selon les besoins du client
  • Contrôle SPS ou CNC optionnel
  • Usinage simultané diversifié – réduction du temps improductif
TSM 280

Caractéristiques techniques:

Section transversale du matériau TSM 280TSM 280LTSM 280LSTSM 280-45
Le matériau du joint≤ 13 mm≤ 13 mm--
Barres≤ 30 mm≤ 30 mm≤ 30 mm≤ 45 mm
Longueurs de pièces≤ 80 mm≤ 200 mm≤ 300 mm≤ 60 mm
Plateau
Le nombre des points de serrage8 / 168 / 16168
Puissance accessoirehydrauliquehydrauliquehydrauliquehydraulique
Force de serrage≤ 25 kN≤ 25 kN≤ 25 kN≤ 25 kN
Nombre d‘unités d‘usinage≤ 15 Stk.≤ 15 Stk.≤ 14 Stk.≤ 14 Stk.
Avancecommande mécanique
hydraulisch
CNC
commande mécanique
hydraulique
CNC
commande mécanique
hydraulique
CNC
commande mécanique
hydraulique
CNC
Chemin du travail
mécanique≤ 35 mm≤ 35 mm≤ 35 mm≤ 35 mm
commande mécanique, hydraulique, CNC≤ 40 / 80 / 100 mm≤ 40 / 80 / 100 mm≤ 40 / 80 / 100 mm≤ 40 / 80 / 100 mm

| Autres diamètres et longueurs à la demande.

Brochure TSM 280

INFORMATIONS SUR LES PRODUITS

TSM 280 | TSM 280L | TSM 280LS | TSM 280-45
Sur demande, nous vous enverrons volontiers de la documentation aussi par courrier.

Bild Prospekt TSM 280
(.pdf 10,5MB)

COMPACT

  • dimensions : environ 2,1 m x 1,2 m

  • seulement environ 2,5 m² de surface au sol

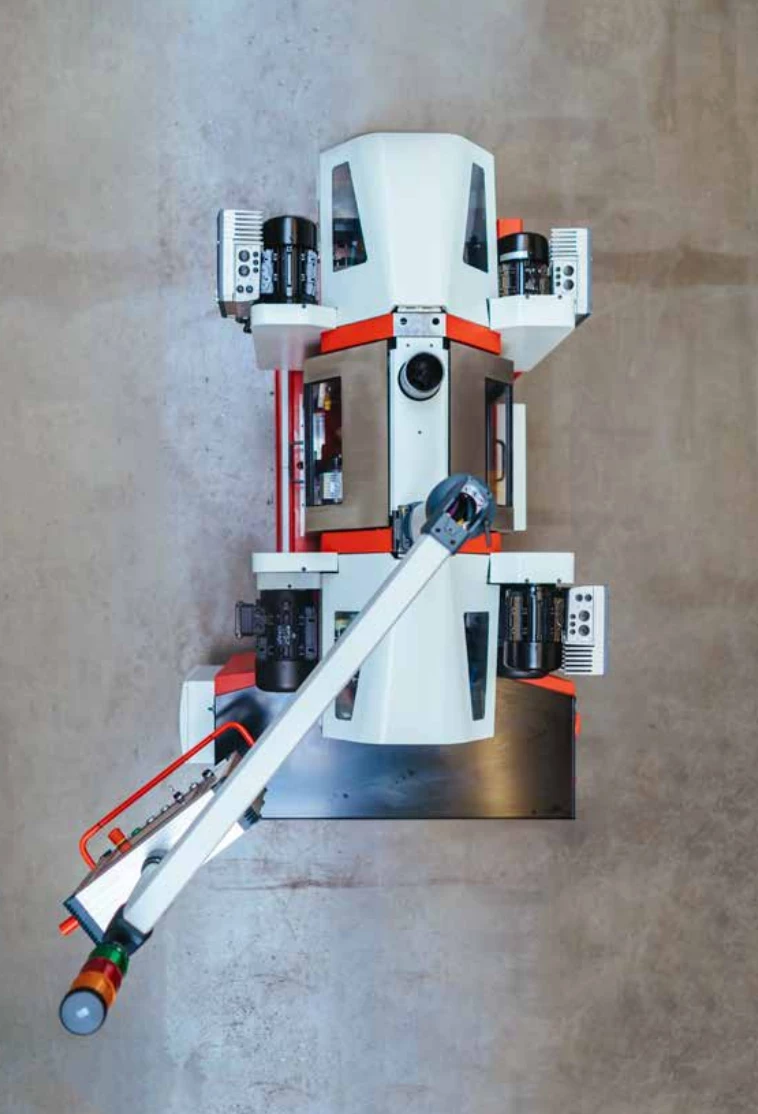

TSM 280 Ansicht von oben
Wolf Machinenbau AG TSM 280
TSM 280 Zeichnung von oben
|Sous réserve de modifications techniques
