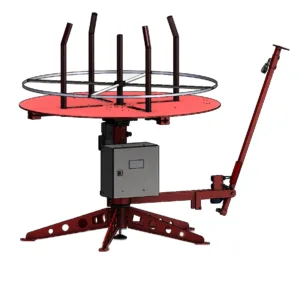

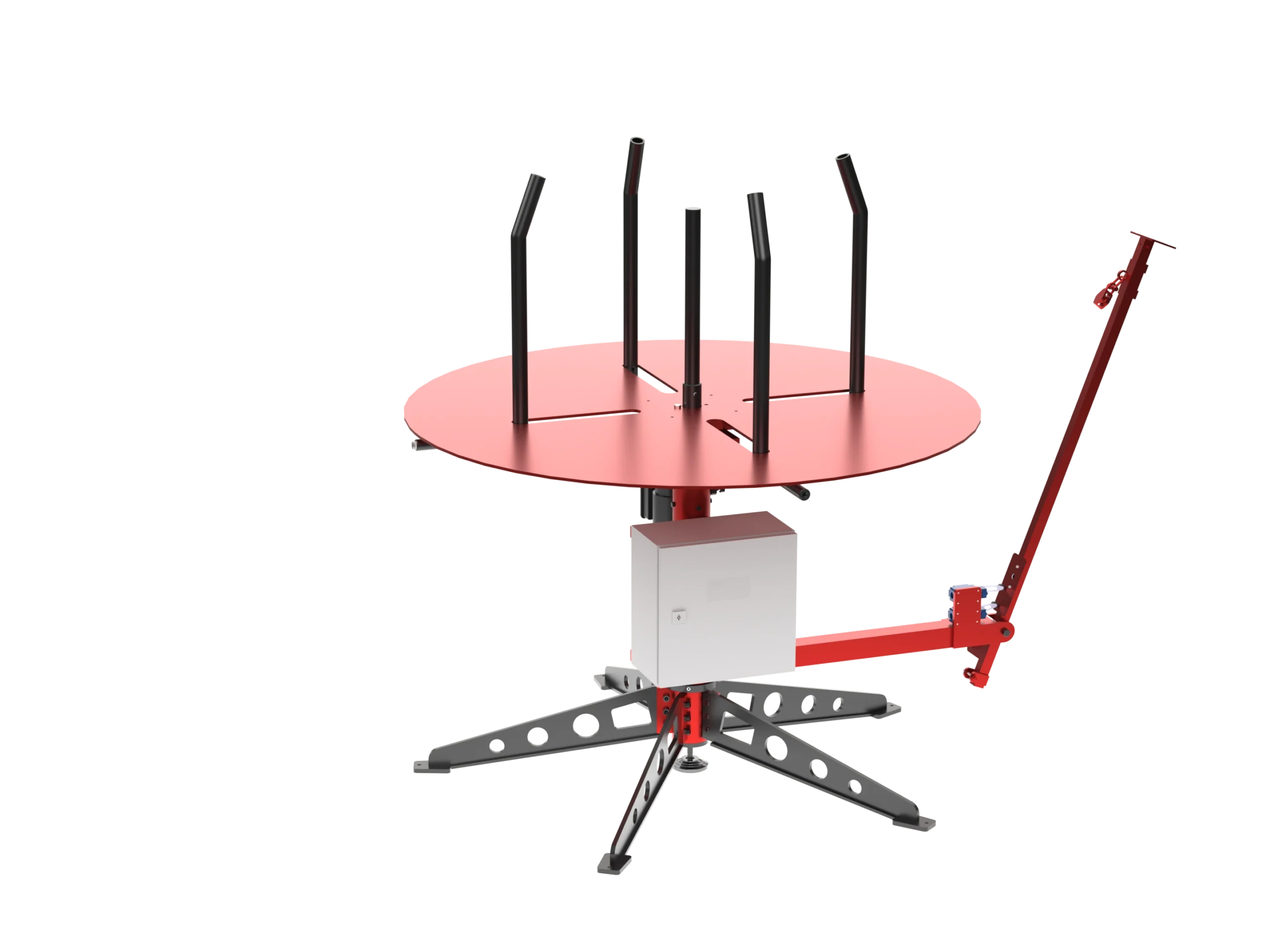

Materialhaspel elektrisch
- Belastbar bis 1.200 kg
- Elektrischer Antrieb
- Coil Material von Ø 1 – 13 mm

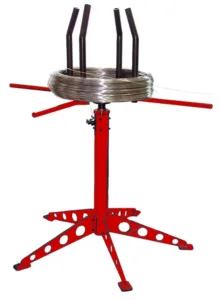

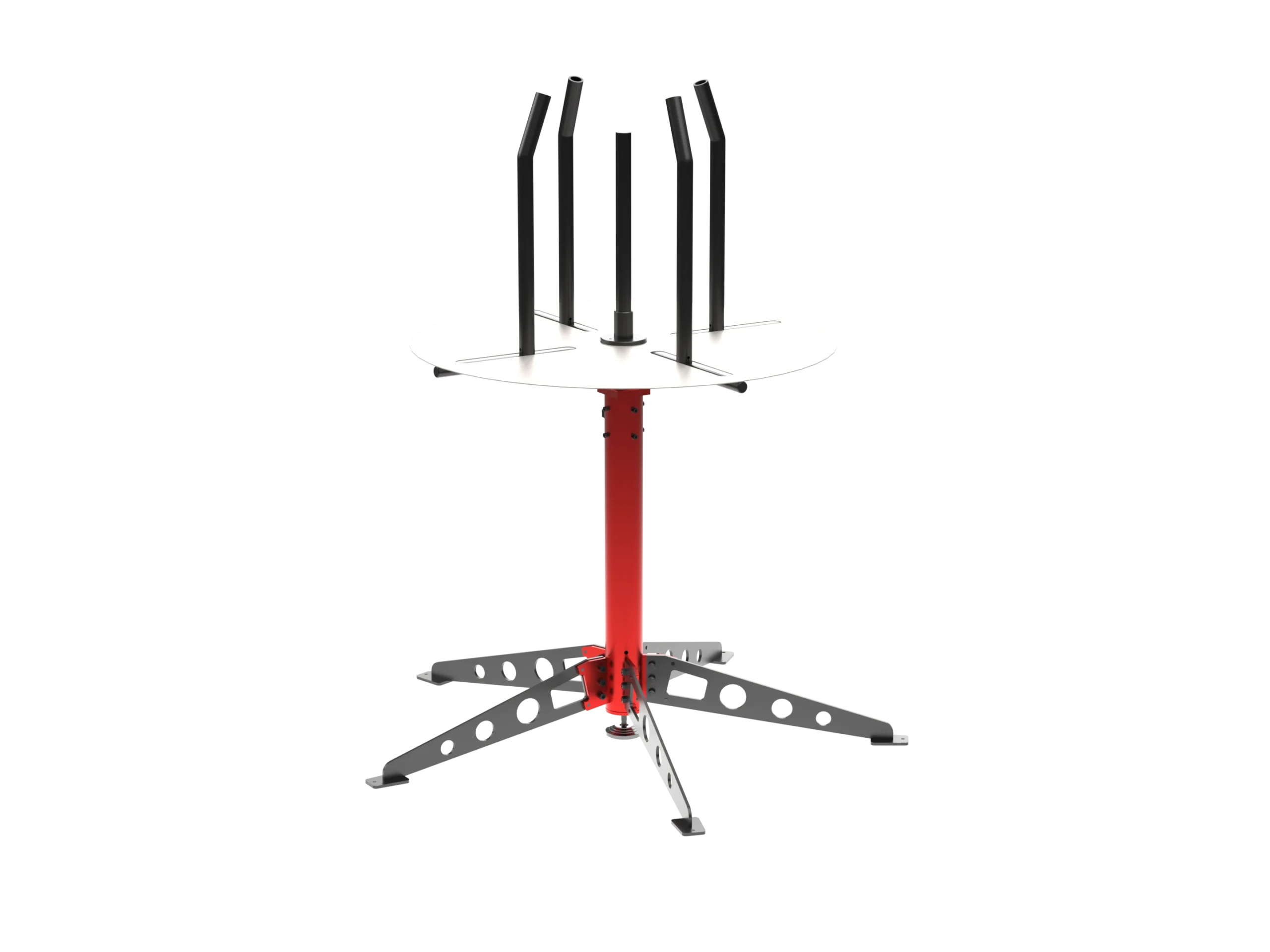

Materialhaspel mechanisch
- Belastbar bis 500 kg
- Coil Material von Ø 1 – 13 mm

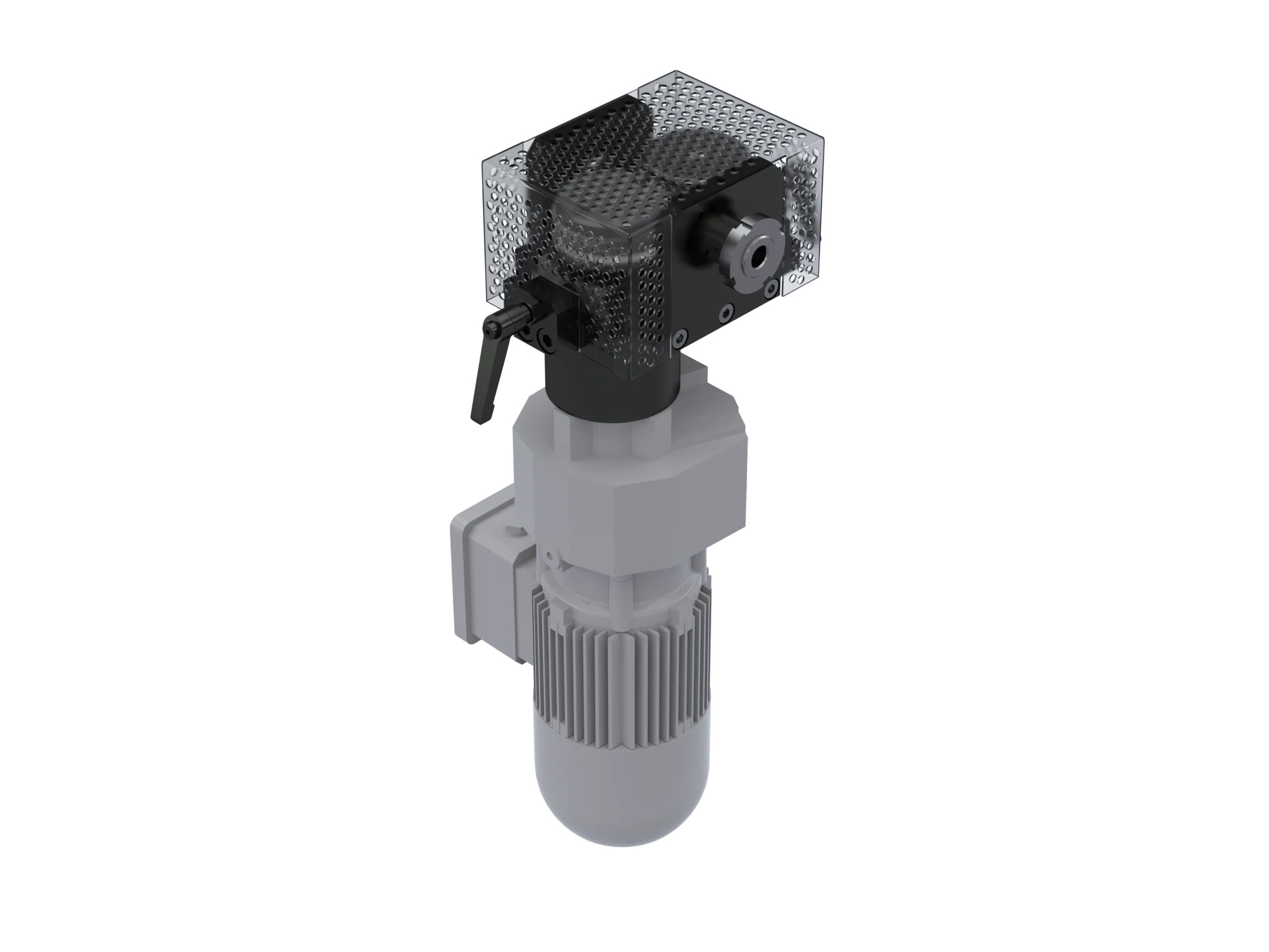

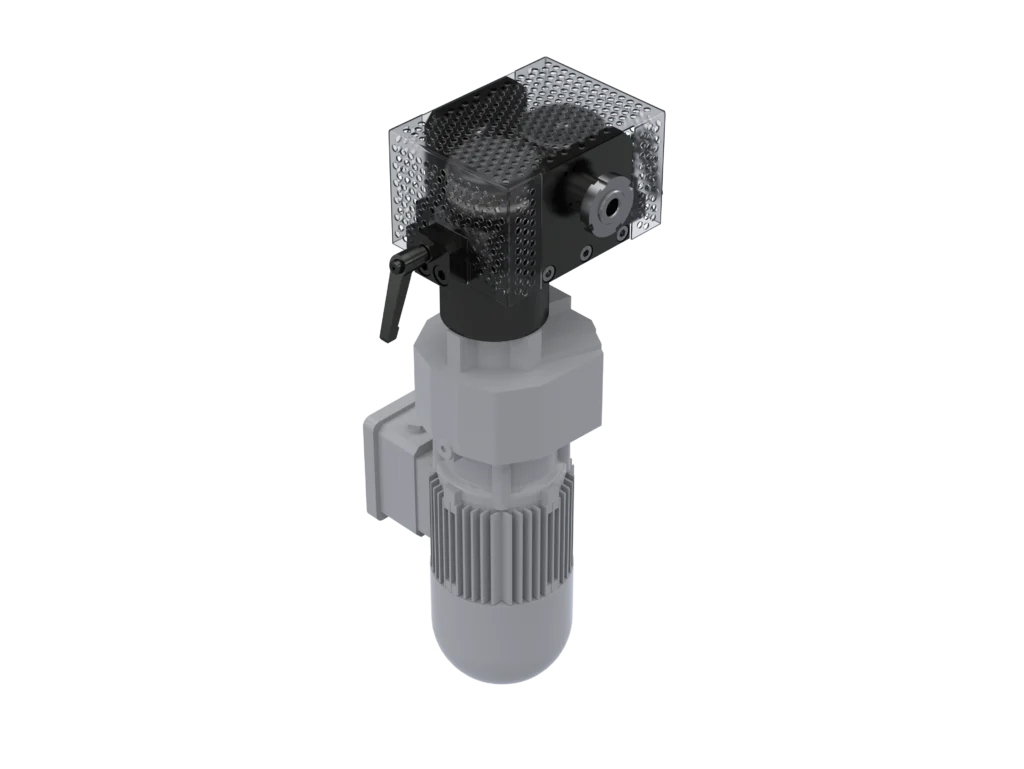

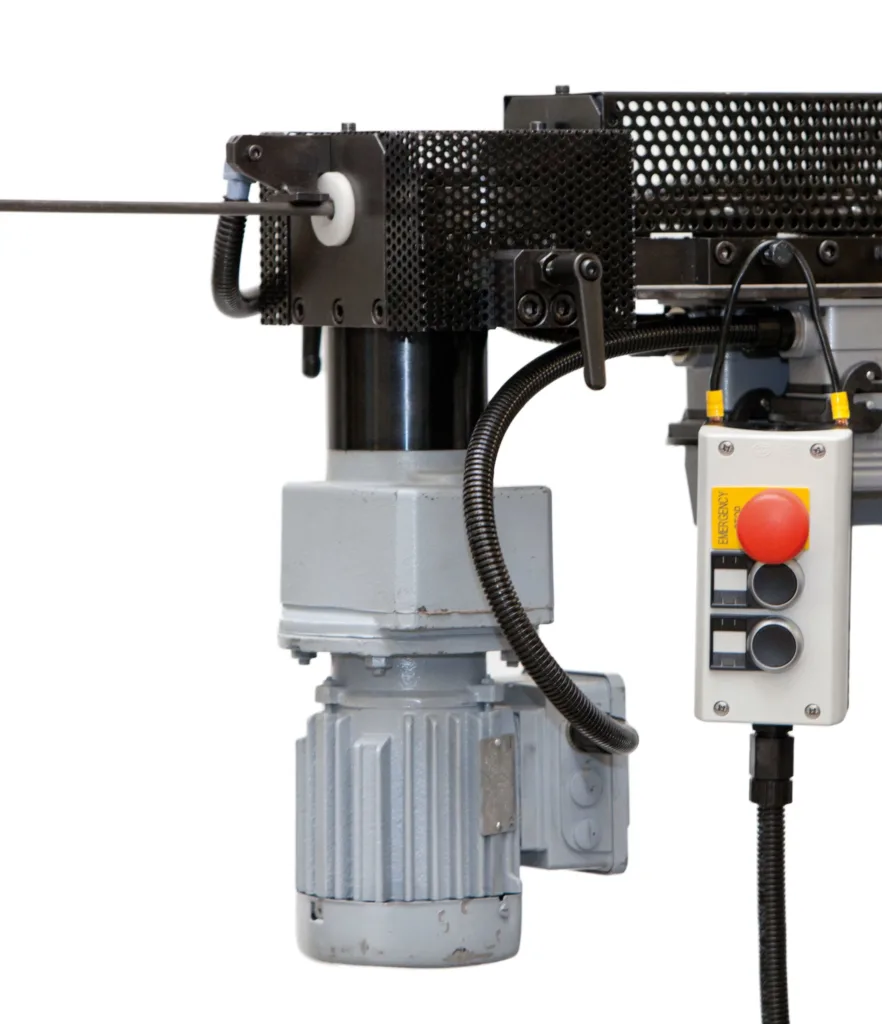

Eintreibvorrichtung
- Eintreibvorrichtung zum Eintreiben des
Materials in das Richtwerk - Draht-Ø ab 5 mm

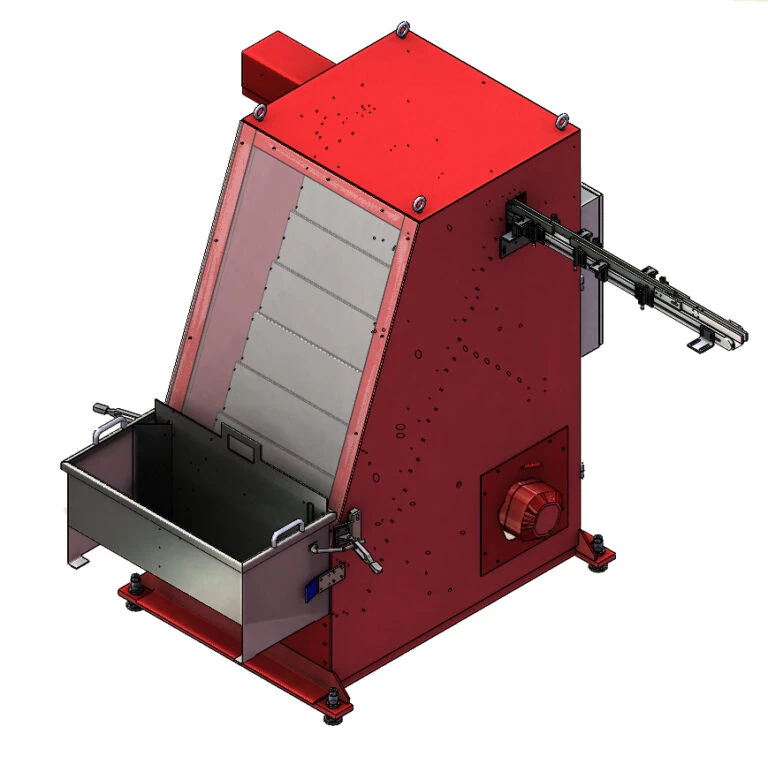

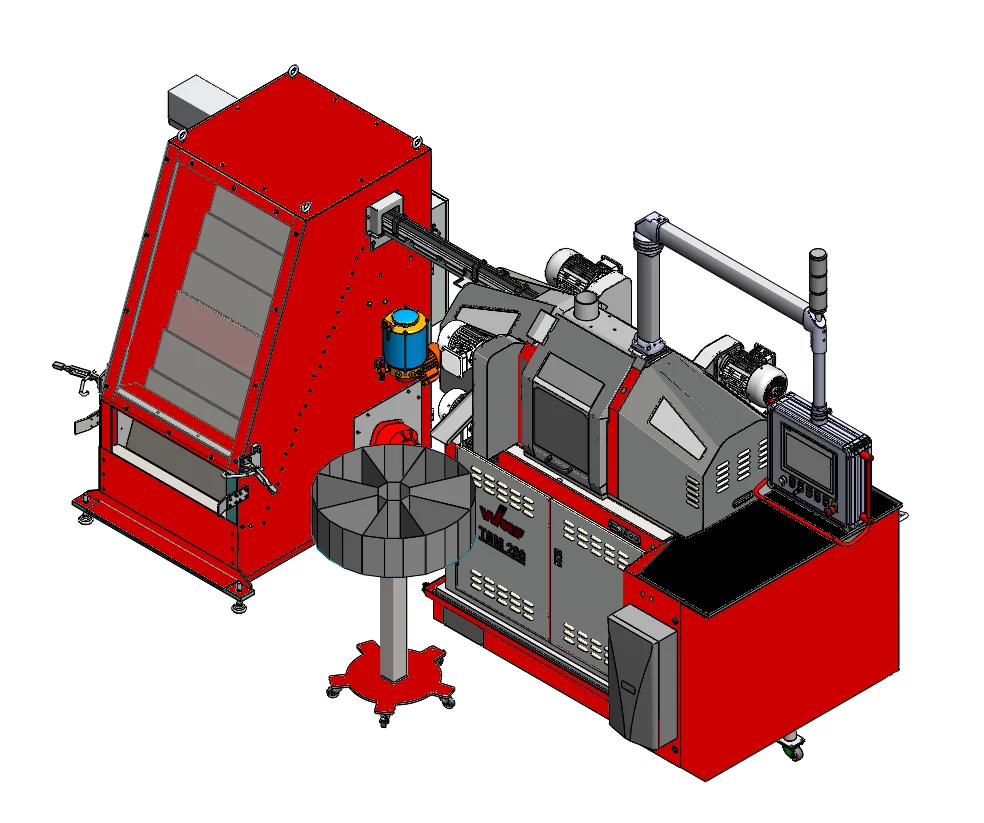

Stufenförderer
Stufenförderer seitlich oder hinter der Maschine. Einfache oder doppelte Zuführung von Abschnitten / Drehteilen.
- Auslegung entsprechend dem
Kundenbedarf und Teilespektrum - Einfache Befüllung durch Andocken des Bunkerwagens
- Sehr hohe Befüllgeschwindigkeit
- Ideal auch für längere Teile geeignet
- Geräuscharm

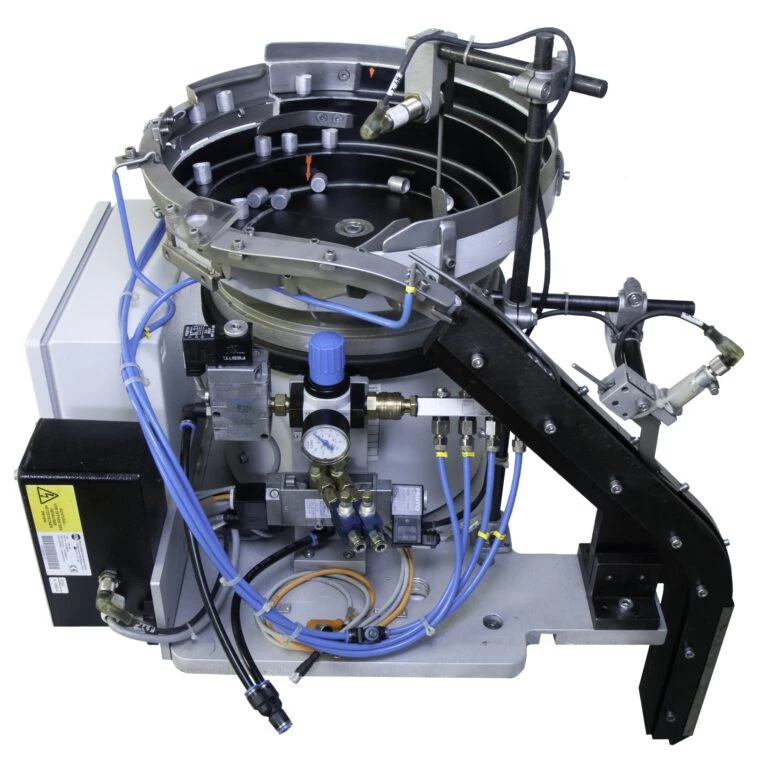

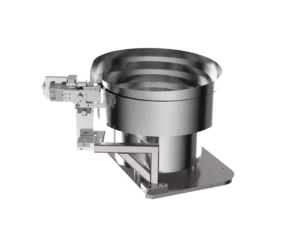

Schwingfördertopf
- Nacharbeitsteile / Einzelteile bis zu einem Ø von 33 mm
- Topf wird den zu bearbeitenden Teilen individuell angepasst
- Teilevereinzelung bis zu 52 Teile / Minute

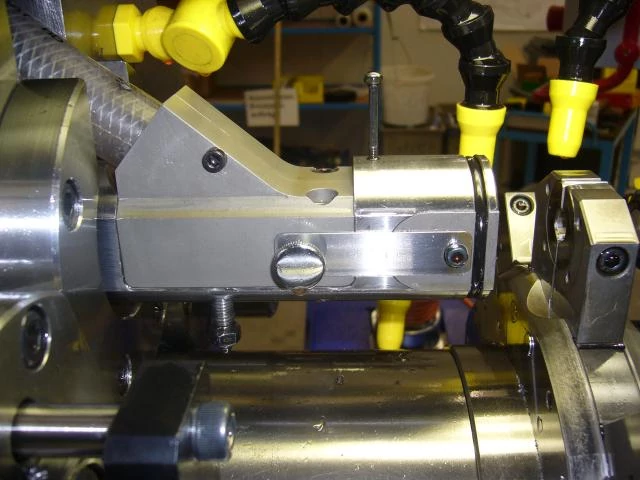

- Zuführschiene / Teilevereinzelung
- Zuführung der Teile in den Maschinenraum
- Pneumatische Teilevereinzelung
- Pneumatisches Einschieben der Teile zu den Spannstellen

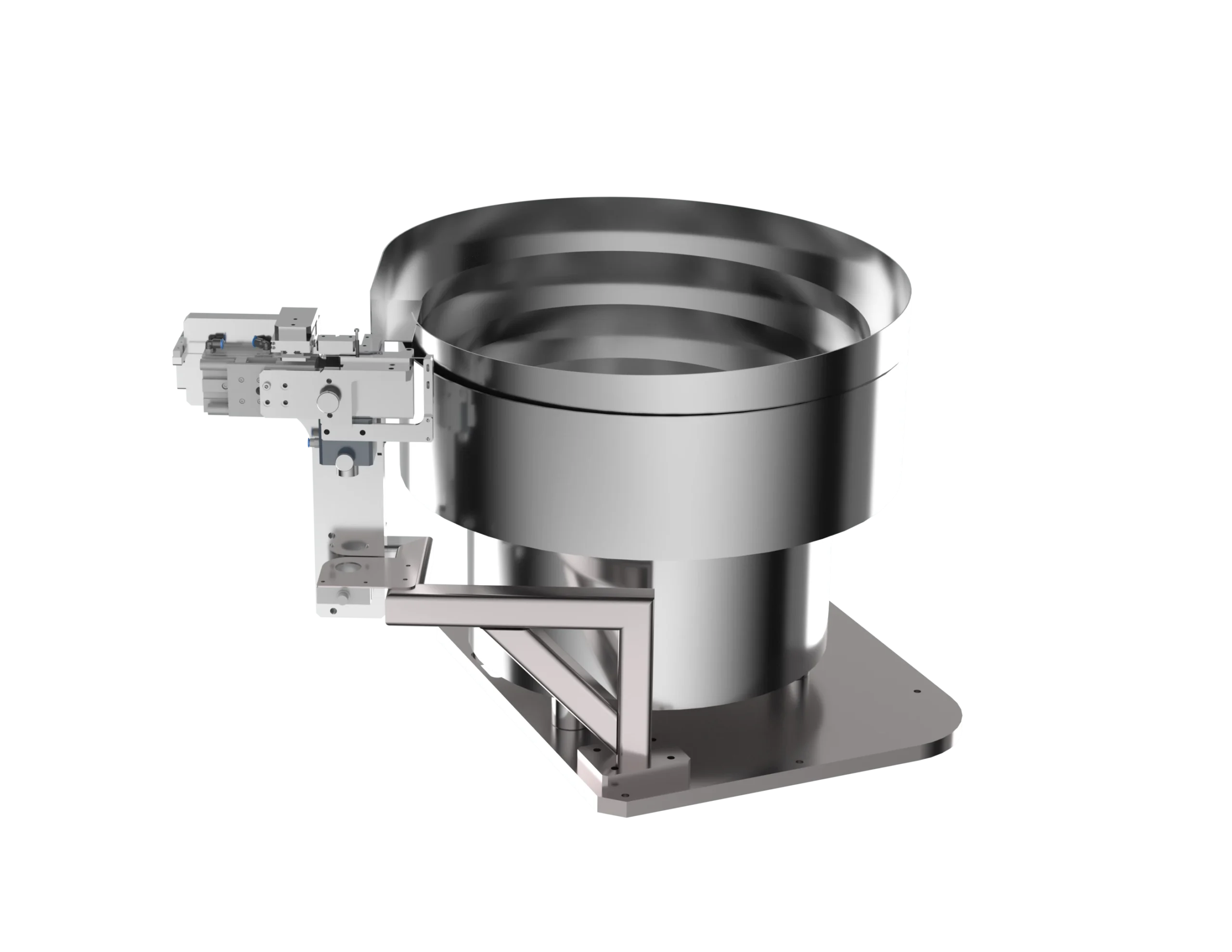

Option zum Schwingfördertopf: Steiltopfförderer
- Ermöglicht ein einfaches Beladen des Zuführtopf
- Das Bunkervolumen wird an den Kundenbedarf angepasst.
- Sensoren für Mindestfüllstand sind integriert
- Befüllgeschwindigkeit stufenlos einstellbar

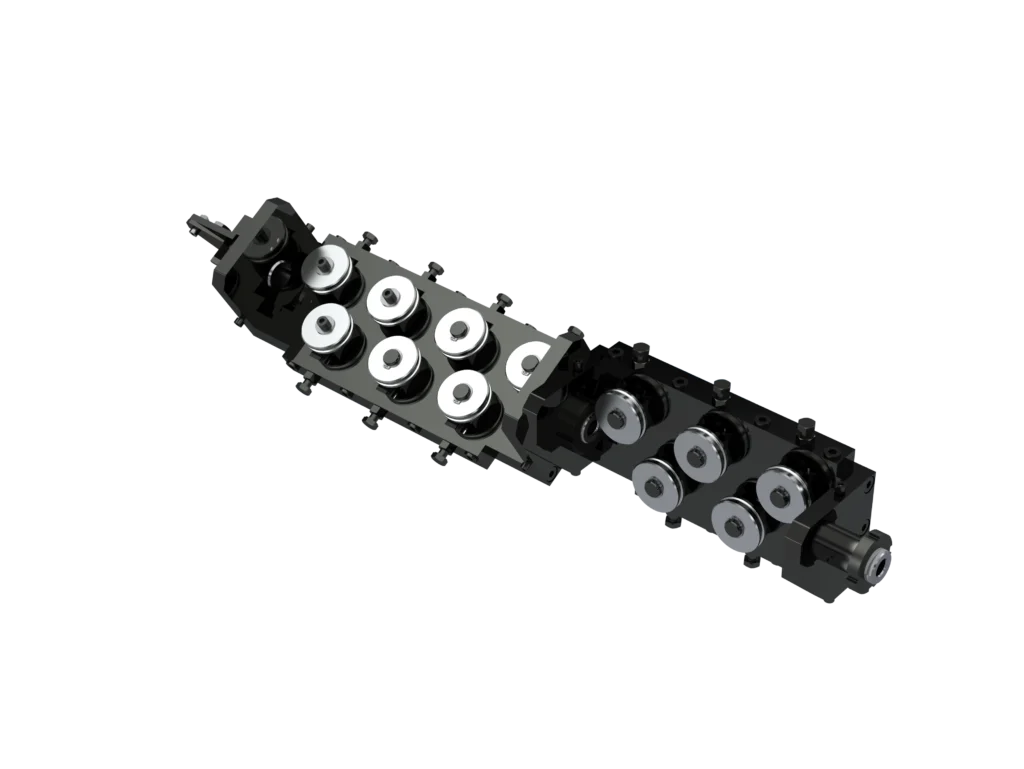

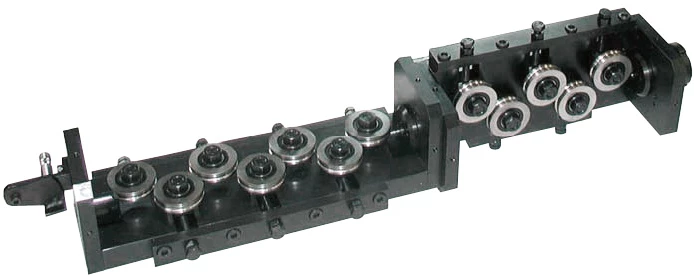

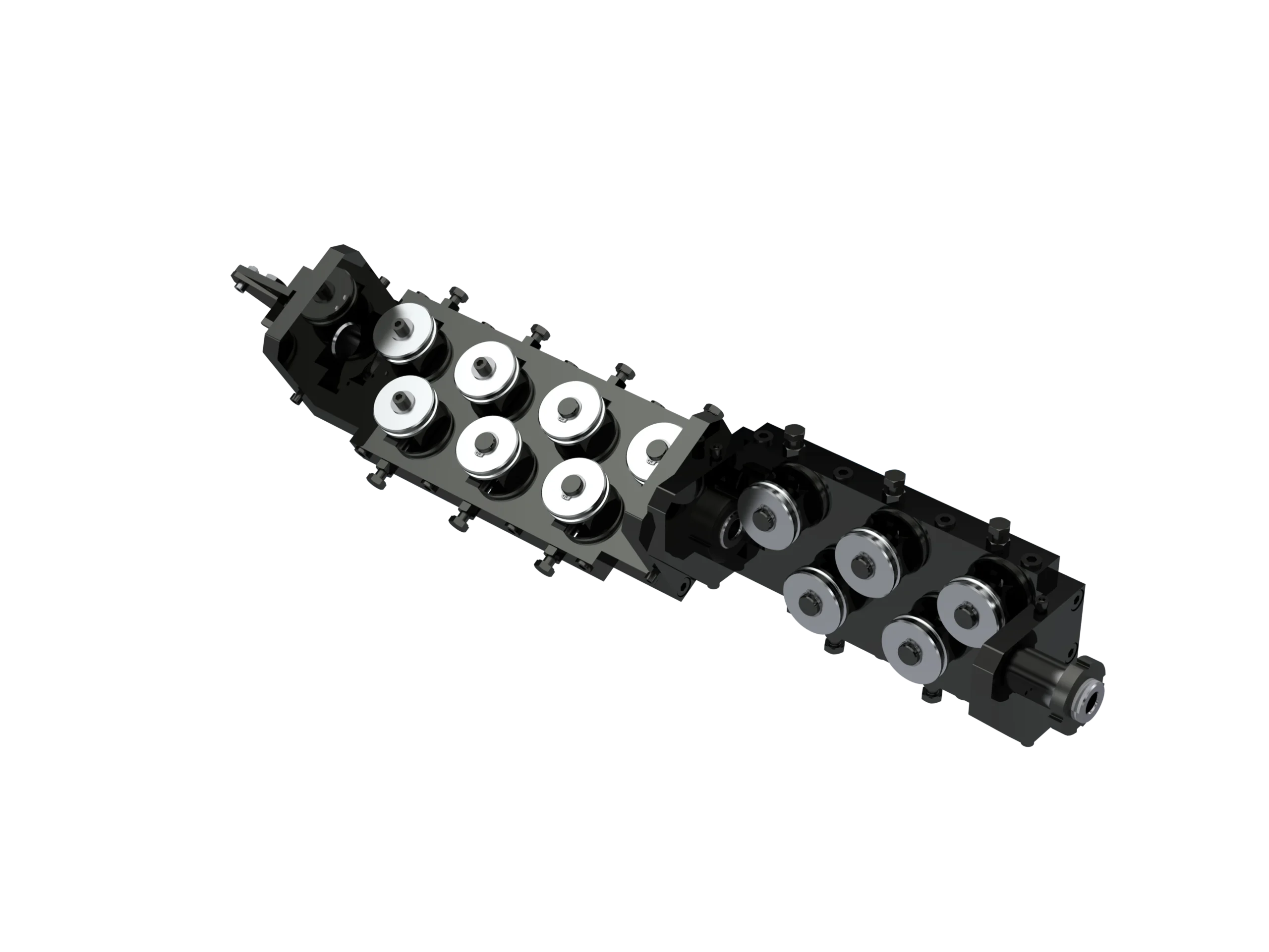

Kreuzrichtwerk
- 12 Richtrollen, 7-fach + 5-fach
- Kreuzrichtwerk klein für Draht-Ø 1 – 4 mm
- Kreuzrichtwerk mittel für Draht-Ø 4 – 8 mm
- Kreuzrichtwerk groß für Draht-Ø 8 – 13 mm

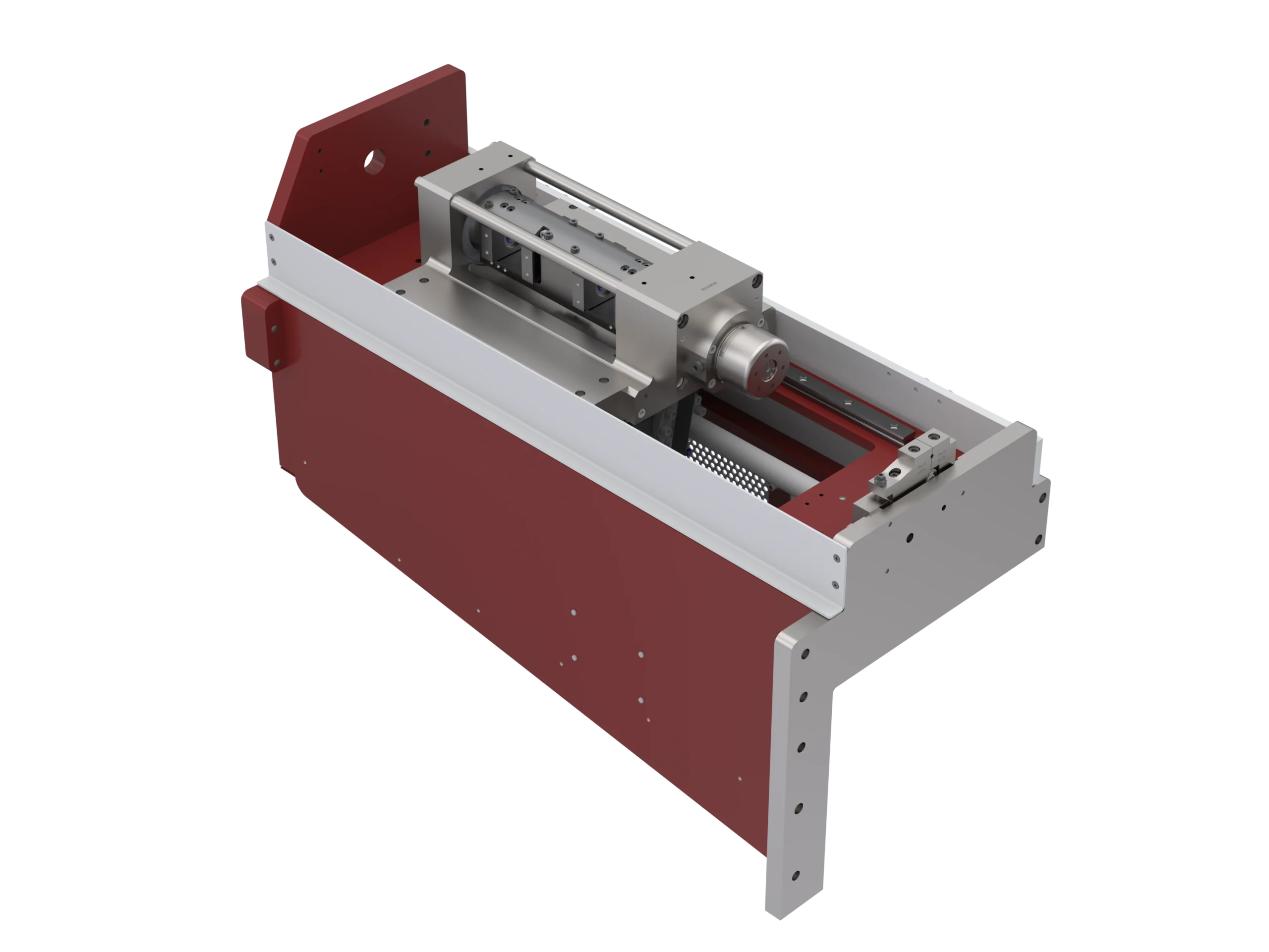

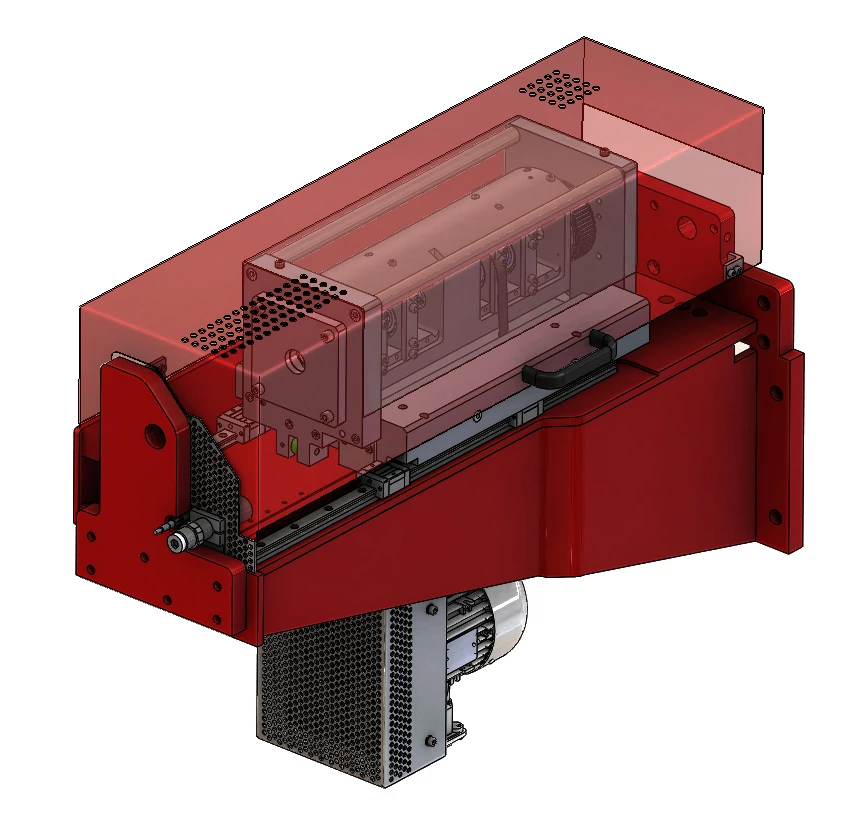

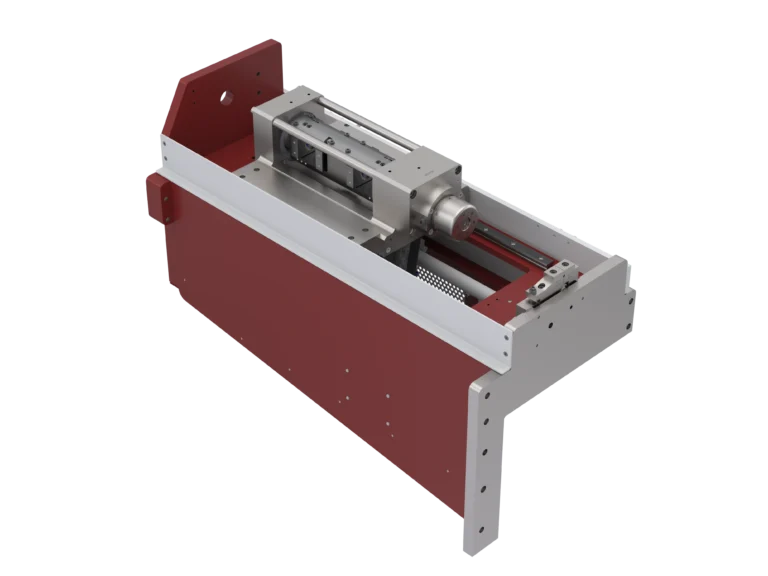

Rotierendes Richtwerk
- Möglichkeit des Überrichtens für bessere Geradheit
- Hochdynamisch durch geringe bewegte Massen
- Für Draht-Ø 1 – 6 mm, klein mit integriertem Einschieber
- Für Draht-Ø 6 – 12 mm, groß

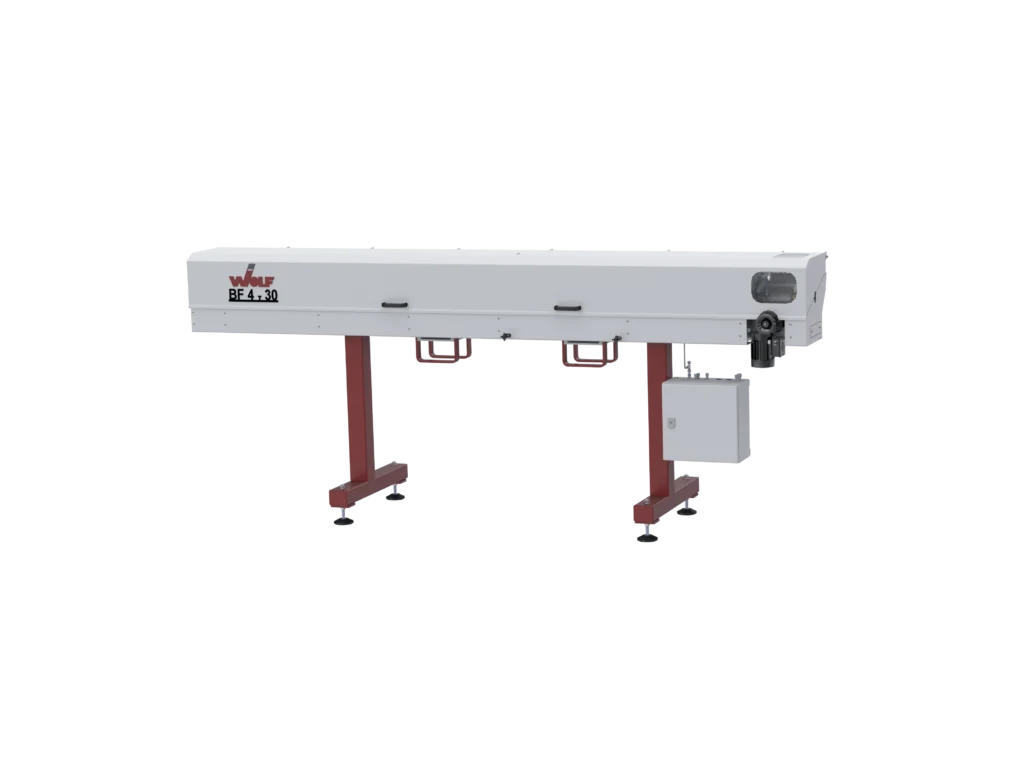

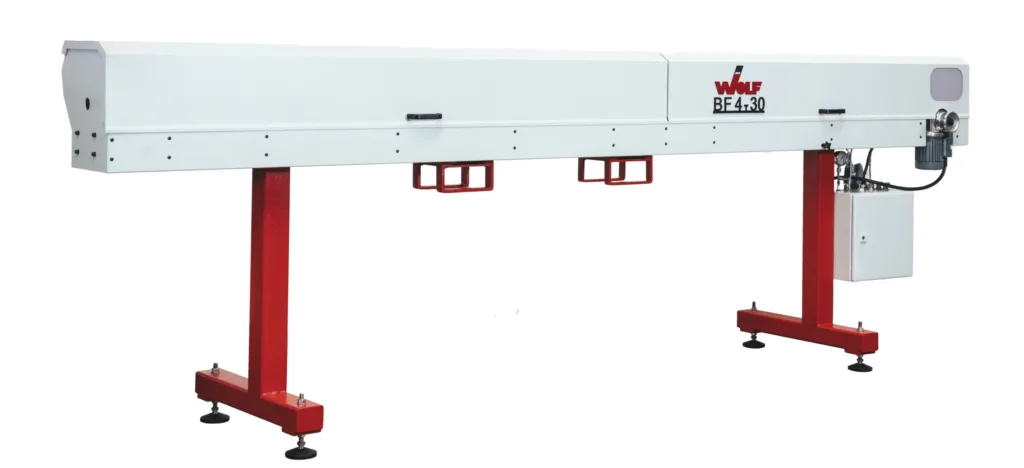

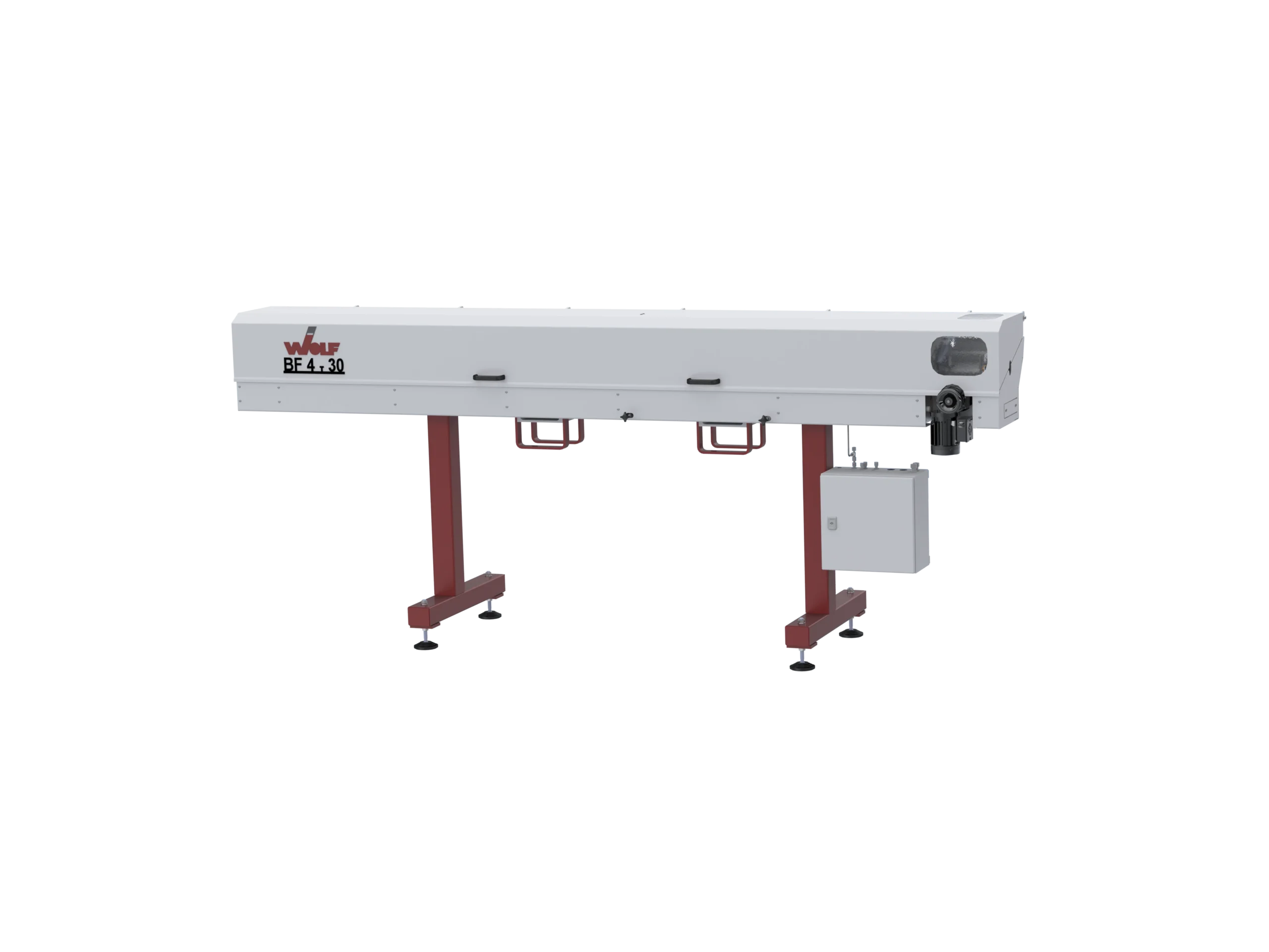

Stangenlademagazin
Speziell für die schnelle Stangenverarbeitung. Garantiert geringe Reststangenlänge.
Um bei größeren Materialdurchmessern das Nachladen zu reduzieren, können auch Bündellader beigestellt werden.
- Stangen-Ø von 4 mm bis 30 mm
- Länge der Stangenauflage: 450 mm
- Schnell umrüstbar
- Schnell einstellbar
- Restlängen kleiner 60 mm möglich
- Stangenlängen: 3 m / 12,5 ft / 4,5 m / 6 m
Optionen zum Stangenlademagazin:
- Verlängerung der Stangenauflage bis 1.000 mm
- Sensor für Stangenmindestfüllmenge mit Ausgabe einer Meldung am Bedientableau
- Vorderer Anschlag zur Stangenpositionierung
- Dreheinrichtung für Profilmaterial
- Bündellader
- Stangenlänge ab 120 mm verarbeitbar

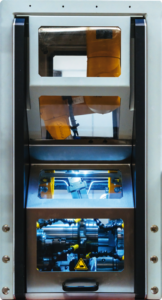

Roboter
Be- und Entladen über aufgesetzten Roboter.
