PRÄZISE - KOMPAKT - SCHNELL - FLEXIBEL

Rundtaktmaschine Wolf TSM 280 | TSM 280L | TSM 280LS | TSM 280-45

PRÄZISE

  • Toleranz <5µm

KOMPAKT

  • nur 2,5qm Stellfläche

SCHNELL

  •  bis zu 120 Teile/min.

FLEXIBEL

  •  bis zu 15 Bearbeitungseiheiten
Grundmodell modular und kompakt

Ihre Vorteile auf einen Blick:

Mit der Teller-Schalttisch-Maschine Wolf TSM 280 bieten wir eine hocheffiziente Lösung für komplexe Fertigungsprozesse in einer einzigen und hochflexiblen Produktionseinheit: Individuell, kompakt und hochpräzise. Ob Fließpressteile, Rohre, Drehteile, Langdrehteile oder Stangen-/Ringmaterial – die Wolf TSM 280 garantiert eine prozesssichere und kostengünstige Fertigung für unterschiedlichste Branchen.

Der modulare Aufbau der Wolf TSM 280 ermöglicht eine individuelle Prozessgestaltung – ob speziell für nur ein Produkt oder für eine Produktfamilie. Eine Vielzahl von Zusatzaggregaten ermöglicht die Implementierung neuer Prozesse.

Dank kurzer Rüstzeit und sehr guter Zugänglichkeit beim Werkzeugwechsel können auf ein und derselben Maschine unterschiedlichste Werkstücke produziert werden. Die Vorschübe, Spindeldrehzahlen und somit auch die Taktzeiten der herzustellenden Werkstücke sind stufenlos einstellbar.

Präzision im Sekundentakt.

Beidseitige Simultanbearbeitung möglich 2 – 120 Teile/min

Das bieten wir Ihnen:

Maschinenaufbau

  • Grundmodell modular und kompakt
  • Sehr robuste Schweißkonstruktion
  • Dreipunktauflage für sicheren Stand
  • Vertikalteller in unterschiedlichen Ausführungen
  • Mechatronisches System: Elektrik, Hydraulik, Pneumatik
  • Schaltschrank an der Maschine montiert

Installation / Transport

  • Kostengünstiger Versand als eine Einheit (z.B. zur Umrüstung oder Reparatur)
  • Problemloses Umsetzen mit Stapler
  • Integrierter Schaltschrank vermeidet aufwändige Aufbau- und Installationsarbeiten
  • Ausstecken, einpacken, transportieren, anstecken – läuft

Produktion

  • Beidseitige Simultanbearbeitung möglich
  • 2 – 120 Teile/min
  • Spannsätze mit unterschiedlichen Durchmessern
  • Einfaches Umrüsten
  • Doppelversion lieferbar (Zweifach-Zuführung)
  • Variante LS für Langbearbeitung (ersetzt Langdrehmaschine)
  • Sehr gute Oberflächen

Steuerung

  • Wahlweise SPS- oder CNC-Steuerung
  • Sehr einfache Bedienung
  • Optionale Werkzeugüberwachung
Mit der Teller-Schalttisch-Maschine Wolf TSM 280 bieten wir eine hocheffiziente Lösung für komplexe Fertigungsprozesse.

Wartung

  • Wartungspakete optional
  • Fernwartung via Internet (VPN) optional

Die All-in-one-Maschine

Die Wolf TSM 280 basiert auf einem Rundtakt-Prinzip und ist speziell für die Produktion von Teilen für mittlere und große Losgrößen (von 10.000 bis 15 Mio. Teilen) konzipiert.
Durch das breite Einsatzspektrum, die Möglichkeit unterschiedlichster Bearbeitungsverfahren, sowie die stufenlose Regelbarkeit aller Bearbeitungsspindeln, kann die Wolf TSM 280 mehrere Maschinen ersetzen – und das bei geringem Platzbedarf.

Vielfältige Simultanbearbeitung. Reduzierte Nebenzeiten.

Beidseitige simultane Bearbeitung mit bis zu 15 Werkzeugen. Zentrales Element der Wolf TSM 280 ist der in der Mitte senkrecht angeordnete Spannteller mit 8 bzw. 16 hydraulisch betätigten Werkstückaufnahmen.
Die Steuerung der Bearbeitungseinheiten erfolgt standardmäßig mechanisch und/oder alternativ über CNC-Achsen.

Adaptierte
Einheiten:

  • Bohr- und Drehspindeln
  • Gewindeeinheiten
  • Einstecheinheiten
  • Fräseinheiten
  • Querbohreinheiten
  • Präge- und Presseinheiten
  • Mess- und Prüfeinrichtungen
  • Sondereinheiten

Ihre Vorteile auf einen Blick:

  • Hochpräzise
  • Schnell
  • Kompakt
  • Wirtschaftlich
  • Flexibel
  • Individuelle Anfertigung nach Kundebedarf
  • Wahlweise SPS- oder CNC-Steuerung
  • Vielfältige Simultan-Bearbeitung – reduzierter Nebenzeiten
Grundmodell modular und kompakt

Technische Daten:

MaterialquerschnittTSM 280TSM 280LTSM 280LSTSM 280-45
Ringmaterial≤ 13 mm≤ 13 mm--
Stangenmaterial≤ 30 mm≤ 30 mm≤ 30 mm≤ 45 mm
Teilelänge≤ 80 mm≤ 200 mm≤ 300 mm≤ 60 mm
Spannteller
Anzahl Spannstellen8 / 168 / 16168
Teilespannunghydraulischhydraulischhydraulischhydraulisch
Spannkraft≤ 25 kN≤ 25 kN≤ 25 kN≤ 25 kN
Anzahl Bearbeitungseinheiten≤ 15 Stk.≤ 15 Stk.≤ 14 Stk.≤ 14 Stk.
Vorschubmechanisch
hydraulisch
CNC-gesteuert
mechanisch
hydraulisch
CNC-gesteuert
mechanisch
hydraulisch
CNC-gesteuert
mechanisch
hydraulisch
CNC-gesteuert
Arbeitswege
Mechanisch≤ 35 mm≤ 35 mm≤ 35 mm≤ 35 mm
Hydraulisch · CNC gesteuert≤ 40 / 80 / 100 mm≤ 40 / 80 / 100 mm≤ 40 / 80 / 100 mm≤ 40 / 80 / 100 mm

| Weitere Durchmesser und Längen auf Anfrage.

Prospekt TSM 280

PRODUKTINFORMATION

TSM 280 | TSM 280L | TSM 280LS | TSM 280-45
Auf Wunsch senden wir Ihnen Unterlagen gerne auch per Post zu.

Prospekt TSM 280 Bild
(.pdf 10MB)
Sondermaschinenbau in Perfektion

KOMPAKT

  • Abmessung ca. 2,1m x 1,2m

  • nur ca. 2,5qm Stellfäche

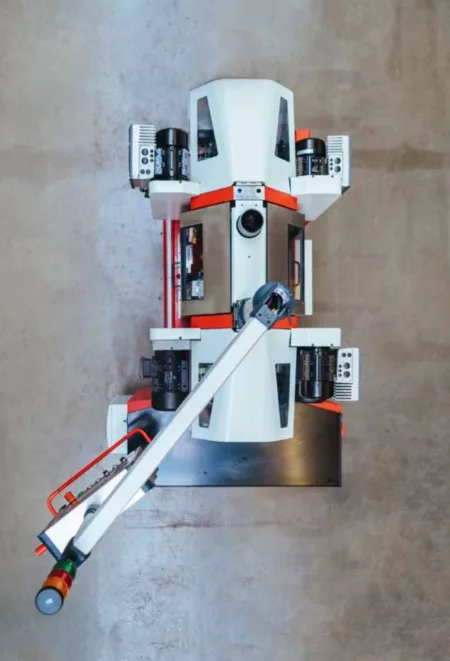

TSM 280 Ansicht von oben
TSM 280 - nur 2,5qm Stellfläche

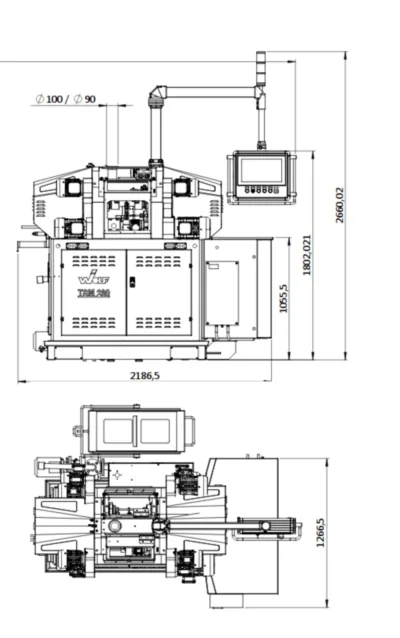

TSM 280 Technische Zeichnung von oben.
|Technische Änderungen vorbehalten
